Lắp đặt loa thông báo nhà máy xi măng Hà Tiên, đàm thoại 2 chiều

Dự án lắp đặt loa thông báo cho Nhà máy Xi Măng Hà Tiên được cho là khá phức tạp. Vì đòi hỏi nhiều yếu tốt giải pháp kỹ thuật khó khăn. Xi Măng Hà Tiên là nơi sản xuất cung cấp nguồn xi măng lớn cho xây dựng cả nước. Sản phẩm chất lượng được nhiều dự án xây dựng tin dùng.

Mục lục bài viết

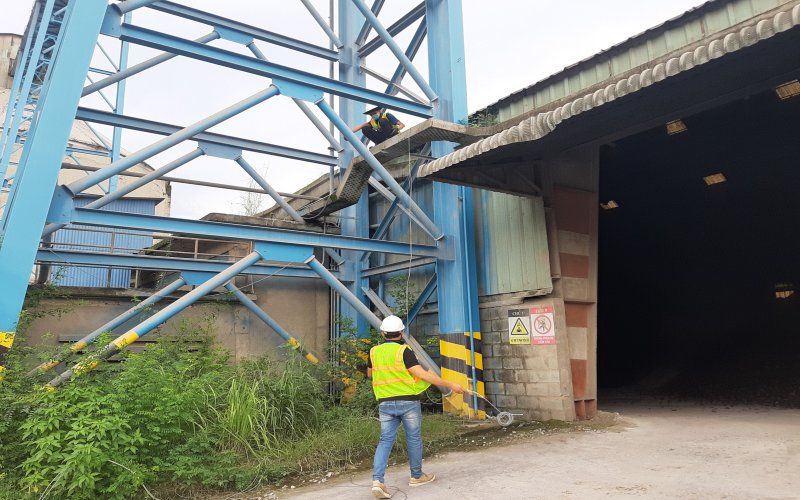

Giới thiệu hệ thống loa cảnh báo nhà máy xi măng Hà Tiên 1

Nhà máy xi măng có diện tích rất lớn, gồm nhiều các khu vực tháp cao, và hầm sâu. Tại đó không có sóng điện thoại, cũng như sóng bộ đàm.

Để đàm thoại giữa trung tâm trạm sản xuất với công nhân kỹ thuật chạy máy. Thì cần có hệ thống loa thông báo 2 chiều qua lại.

Ngoài ra, tại các khu vực có độ ồn rất lớn. Bộ đàm không đáp ứng được thông tin từ trung tâm đưa xuống.

Khu vực tài xế chờ nhận hàng cũng rộng và xa trung tâm. Để gọi tài xế vô lấy hàng thì cần phải thông báo lên loa phát thanh.

Hệ thống âm thanh thông báo nhà máy được lắp đặt để đáp ứng giải quyết các yêu cầu như trên. Đảm bảo thông tin sản xuất lưu thông nhanh và rõ ràng nhất.

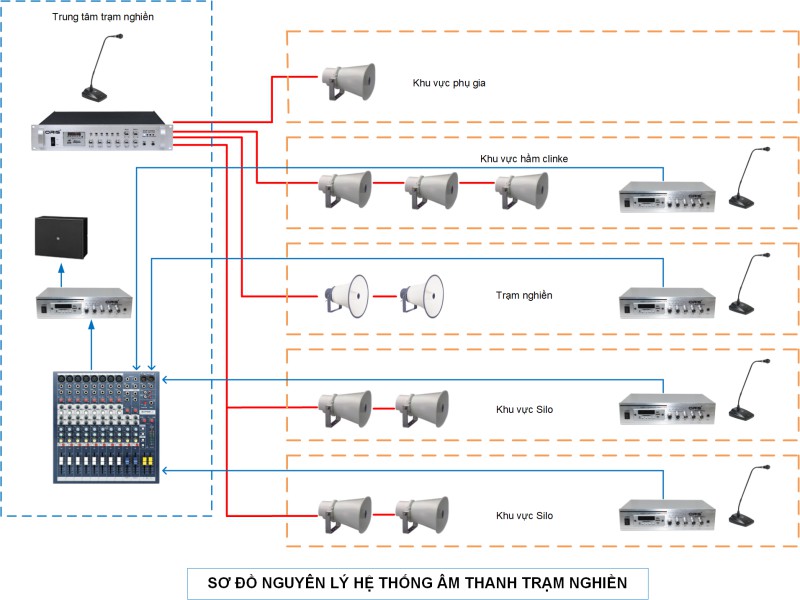

Sơ đồ nguyên lý trong lắp đặt loa thông báo nhà máy Xi Măng Hà Tiên 1

Lắp đặt hệ thống loa thông báo tại các khu vực rất xa. Micro cần nói cho trung tâm nghe cách xa từ 200m đến 800m. Để đáp ứng được truyền tải tín hiệu tốt, âm thanh không bị suy hao. Thì thiết bị âm thanh thông báo phải đảm bảo chất lượng cũng như giải pháp kỹ thuật tốt.

Số lượng lắp đặt loa thông báo là 4 khu vực chính. Tại trung tâm sẽ chọn từng khu vực để thông báo. Tại mỗi khu vực khi nhận thông báo từ trung tâm sẽ đàm thoại ngược lại. Hệ thống thông báo 2 chiều với loa công suất lớn giúp thông tin cập nhật liên tục chính xác nhất.

Tại mỗi khu vực sẽ có một bộ khuếch đại tín hiệu micro. Bộ này sẽ đẩy tín hiệu đi xa lên tới hàng ngàn mét. Tín hiệu sẽ được đưa vào bộ trộn tại trung tâm và khuếch đại ra loa.

Các thiết bị chính được lắp đặt trong hệ thống loa thông báo nhà máy

Thi công lắp đặt loa thông báo cảnh báo, đàm thoại 2 chiều cho nhà máy xi măng Hà Tiên bao gồm các thiết bị chính như sau:

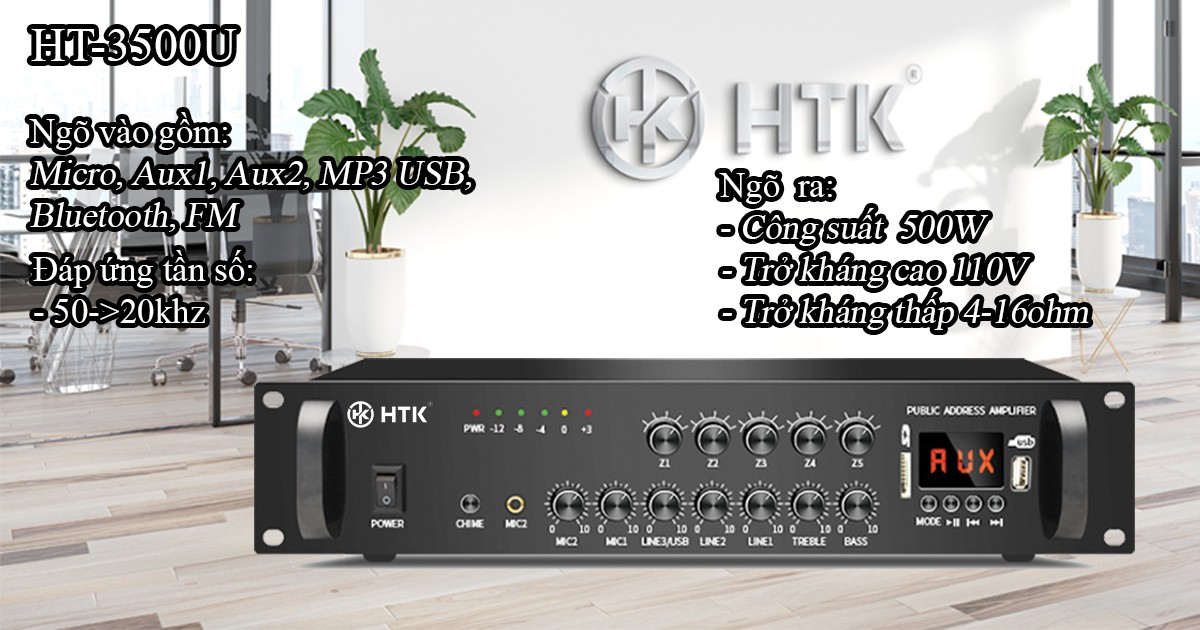

1. Tăng âm truyền thanh

Thiết bị này được lắp tại trung tâm trạm nghiền, có chức năng chia nhiều vùng để lựa chọn thông báo riêng biệt từng khu vực. Khi có nội dung nào cần thông báo chung thì sẽ bật toàn bộ các khu vực lên.

Các khu vực có độ ồn khác nhau, số lượng loa thông báo được lắp đặt tại mỗi khu vực cũng khác nhau. Cho nên tại tăng âm trung tâm sẽ điều chỉnh âm lượng lớn nhỏ phù hợp theo từng khu vực.

Model No.	M-3120U	M-3200U	M-3300U	M-3400U	M-3500U
Power Source	220 – 240V
Rated Output	120W	200W	300W	400W	500W
Frequency Response	50 – 20,000Hz (±3dB)
Distortion	Under 1% at 1kHz, 1/3 rated power
Input	MIC 1,2: -60dB, 600Ω, electronically balanced, LINE 1, 2: -20dB, 10kΩ, unbalanced, RCA pin jack LINE 3: USB, Bluetooth, SD CardChime tone
Output Loop out Speaker out High impedance Low impedance Rec. out	Balanced (floating) 330Ω (100V), 170Ω (70V) 4Ω (11V) 0dB*, 600Ω, unbalanced, RCA pin jack5 Zone output
S/N Ratio	Over 60dB
Ventilation	Fan cooling
Tone Control	Bass: ±10dB at 100Hz/Treble: ±10dB at 10kHz
Indicator	Power. signal, peak
Dimensions	485 (W) × 90 (H) × 360 (D)mm
Weight	9kg	9,7kg	11kg	13kg	14kg

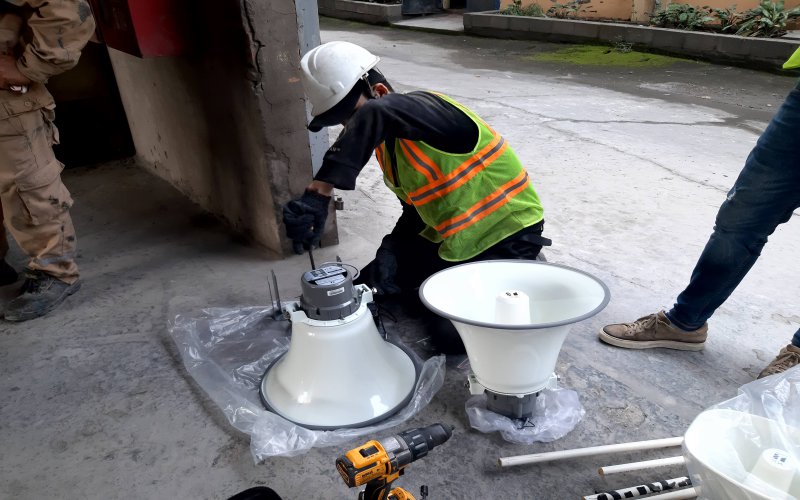

2. Lắp đặt Loa phát thanh thông báo

Lắp đặt loa phát thanh thông báo tại nhà máy xi măng Hà Tiên dùng loại loa phóng thanh. Công suất tùy theo khu vực có từ 30w đến 50w.

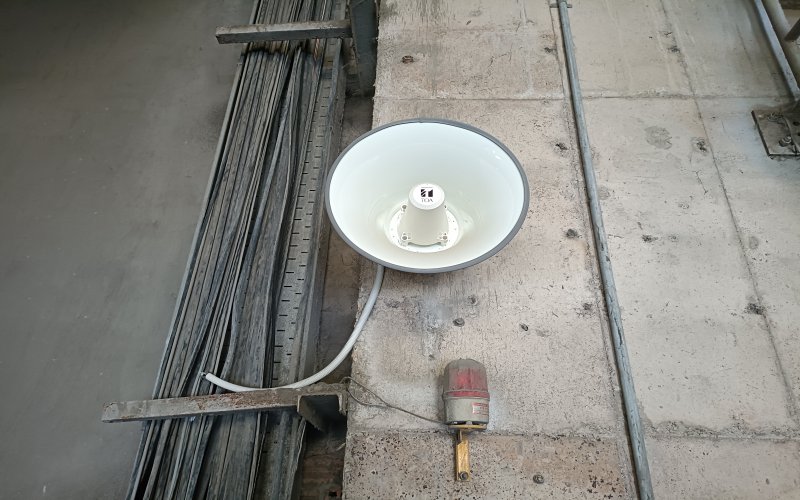

Loa phóng thanh TC-651M có công suất lớn, được lắp tại trạm nghiền. Tại trạm nghiền có máy nghiền đá, độ ồn rất lớn. Cho nên phải dùng loa công suất lớn để nhân viên có thể nghe được thông báo.

Chi tiết kỹ thuật lắp đặt loa phóng thanh thông báo TC-651M:

Loa được thiết kế nhỏ gọn, chất lượng âm thanh cao được sử dụng trong hệ thống âm thanh công cộng. Với các thành phần bên ngoài loa được sơn tĩnh điện, tai gắn và ốc vít được làm bằng thép không gỉ đảm bảo loa chống lại tác động của thời tiết.

Công suất	50 W
Điện áp đường dây	100 V line hoặc 70 V line
Trở kháng	100 V line: 200 Ω (50 W), 330 Ω (30 W), 670 Ω (15 W) 70 V line: 100 Ω (50 W), 200 Ω (25 W), 330 Ω (15 W), 670 Ω (7.5 W)
Cường độ âm	111 dB (1 W, 1 m)
Đáp tuyến tần số	200 Hz – 6 kHz
Tiêu chuẩn chống bụi/nước	IP65
Cực tính	Hot: Màu đen, Com: Màu trắng
Nhiệt độ hoạt động	-20 ℃ tới +60 ℃ (không ngưng tụ)
Vật liệu	Vành loa: nhôm, màu trắng nhạt và được sơn tĩnh điện Tâm loa: nhựa ABS, màu trắng nhạt Viền gắn khung: nhôm, màu xám, sơn tĩnh điện Khung và ốc vít: thép, màu xám, được sơn tĩnh điện Vỏ mặt sau: nhựa ABS, màu xám
Kích thước	φ400 (R) × 376 (S) mm
Khối lượng	4 kg

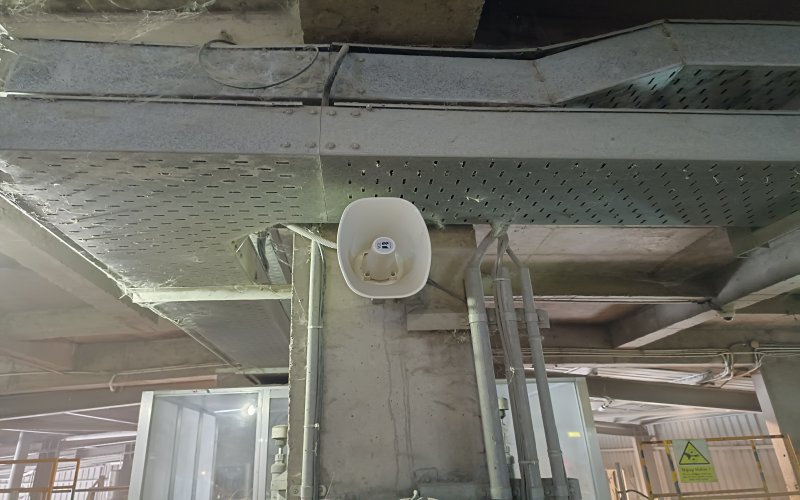

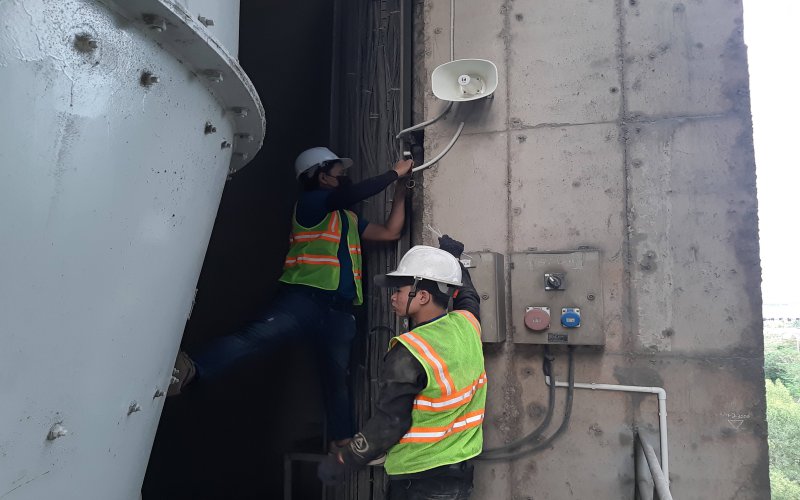

Các khu vực còn lại có độ ồn ít hơn thì dùng loa phóng thanh SC-630M công suất 30w. Một số các khu vực lắp đặt loa thông báo công suất 30w như sau:

– Khu vực hầm clinker

– Khu vực silo

– Khu vực kho nguyên liệu

– Lắp đặt loa thông báo tại xuất thủy, nơi hàng sẽ đưa lên các tàu bè vận chuyển đi các tỉnh thành khác.

– Loa thông báo lắp đặt tại bãi xe tải, xe container. …

Thông số kỹ thuật loa phóng thanh SC-630M

SC-630M là loa nén công suất 30W được thiết kế nhỏ gọn, chất lượng âm thanh cao được sử dụng trong hệ thống âm thanh công cộng. Với các thành phần bên ngoài loa được sơn tĩnh điện, tai gắn và ốc vít được làm bằng thép không gỉ đảm bảo loa chống lại tác động của thời tiết.

Công suất	30 W
Điện áp ngõ vào	100 V line hoặc 70 V line
Trở kháng	100 V line: 330 Ω (30 W), 670Ω (15 W), 1 kΩ (10 W), 2 kΩ (5 W) 70 V line: 170 Ω (30 W), 330 Ω (15 W), 670 Ω (7.5 W), 1 kΩ (5 W), 2 kΩ (2.5 W)
Cường độ âm	113 dB (1 W, 1 m tại 500 Hz tới 2.5 kHz mức đỉnh)
Đáp tuyến tần số	250 Hz – 10 kHz
Tiêu chuẩn chống bụi/nước	IP65
Cực dây	Hot: Đen, Com: Trắng
Nhiệt độ hoạt động	-20 ℃ tới +55 ℃ (không ngưng tụ)
Vật liệu	Phần vành loa: nhôm, màu trắng nhạt Phần phản xạ của loa: nhựa ABS, màu trắng nhạt Viền gắn khung: nhôm, màu xám, sơn tĩnh điện Khung, tai gắn và ốc vít: bằng thép không gỉ
Kích thước	285 (R) × 227 (C) × 277 (S) mm
Khối lượng	2 kg

3. Lắp đặt Micro thông báo

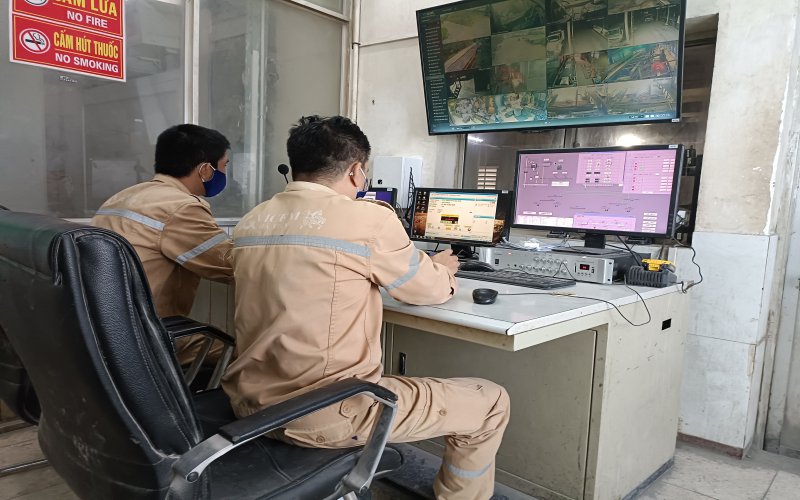

Micro thông báo tại trung tâm sẽ dùng dòng micro cổ ngỗng EM-380 Của TOA. Micro này có độ nhạy khá tốt, cần dài phù hợp cho nhân viên ngồi tại bàn làm việc thông báo một cách thoải mái nhất.

Micro tại các khu vực khác thông báo về trung tâm sẽ dùng loại micro khẩn. Khi cần thông báo thì bóp cần gạt công tắc và nói. Quy trình nói như bộ đàm.

4. Lắp đặt Bộ khuếch đại tín hiệu micro

Bộ khuếch đại micro có nhiệm vụ truyền tín hiệu micro có điện áp 1mV đi xa với khoảng cách 500m mà không bị suy hao. Micro được lắp đặt trong hệ thống loa thông báo tại nhà máy Xi Măng Hà Tiên 1 có chiều dài xa nhất vào khoảng 800m
